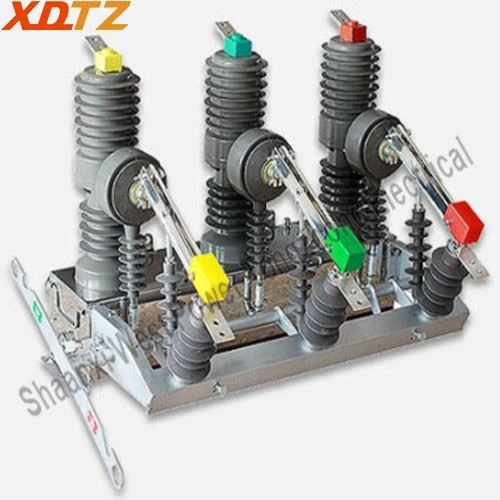

ZW 32-12 m Μόνιμο μαγνητικό διακόπτη κυκλώματος κενού είναι μια εξωτερική συσκευή διανομής με ονομαστική τάση 12kV και τριφασική συχνότητα AC 50Hz. Χρησιμοποιείται ευρέως σε αστικά και αγροτικά δίκτυα ηλεκτρικής ενέργειας ως διακόπτη αποσύνδεσης ή σύνδεσης ή για διακόπτες εξόδου υπαίθριων υποσταθμών σε συστήματα διανομής αγροτικής ενέργειας. Είναι ικανή να εκτελεί αποτελεσματικά την παραδοσιακή λειτουργία recloser και μπορεί να ανοίξει/κλείσει φορτίο και ρεύματα σφάλματος.

Προδιαγραφές προϊόντων

Προσδιορισμός Sπαραχώρηση

Οχι.	Ονομα	Μονάδα	Δεδομένα
1	Ονομαστική τάση	kV	12
2	Ονομαστική συχνότητα	Hz	50
3	ΟνομαστικόςCεπάγγελμα	A	630/1250
4	ΟνομαστικόςPακτινοβολώ FαπαίτησηWάστροςVoltage	kV	34(Υγρό τεστ) / 42(Ξηρή δοκιμή)
5	ΟνομαστικόςLΕΝΤΑnενέκωσηImpulseWάστροςVoltage	kV	75
6	ΟνομαστικόςSθορυβώδηςCκοίταBαφηρημένωνCεπάγγελμα	κάλυμμα	25/31.5
7	Ονομαστικός SθορυβώδηςCκοίταMαγαθόςCurrent (PEak)	κάλυμμα	63/80
8	ΟνομαστικόςWάστροςCurrent (PEak)	κάλυμμα	63/80
9	ΟνομαστικόςDορίζονταςSθορυβώδηςCκοίτα	s	4
10	ΛειτουργικόςCycles στοRσκαλισμένοςSθορυβώδηςCκοίταBαφηρημένωνCεπάγγελμα	Φορές	E2
11	ΜηχανικόςEκαμινάδα	Φορές	60000
12	ΤυποποιημένοςSισότητα	-	O -0. 3s-co -180 s-co
13	Επιτρεπόμενος WαυτίTχαστικότηςCαντικαθιστώ	mm	Λιγότερο από ή ίσο με 3

ΜηχανικόςCκαρδιαγγειακή

Οχι.	Ονομα	Μονάδα	Δεδομένα
1	ΕκκαθάρισηΜετακινήθηκε και σταθεροποιήθηκε Cαντικαθιστώ	mm	9±1
2	ΕπαφήΥπερπλήρωτος	mm	2±0.5
3	ΜέσοςCχαμένοςSαιμορραγικός	m/s	0.6±0.2
4	ΜέσοςOπύργοςSαιμορραγικός (AπαραπλανώSαιμορραγικόςπρώτο άνοιγμαστο6mm)	m/s	1.0±0.2
5	ΟνομαστικόςCαντικαθιστώΠίεση	N	2000±200N(25KA/31.5ka)
6	Χρόνος κλεισίματος	κ.Κ.	30~70
7	Ώρα έναρξης	κ.Κ.	20~50
8	ΕπαφήBδίδυμοςDuration inCχαμένοςOθέατρο	κ.Κ.	Λιγότερο από ή ίσο με3
9	ΧωρίςέμμηνοτουΚλείσιμο/OπύργοςΠράξειςτου 3-Pπαραφροσύνη	κ.Κ.	Λιγότερο από ή ίσο με 2

Πλεονεκτήματα προϊόντων

ZW 32-12 M Μόνιμο μαγνητικό διακόπτη κυκλώματος κενού έχει πολλά πλεονεκτήματα:

Απλή δομή: Διαθέτει έναν πρόσφατα σχεδιασμένο μηχανισμό λειτουργίας μόνιμου μαγνήτη, μειώνοντας περαιτέρω μηχανικά εξαρτήματα.

Υψηλή αξιοπιστία: Ο ελεγκτής ενσωματώνει μια λειτουργία "αντι-άντλησης", η οποία διακρίνει αποτελεσματικά τα ρεύματα σφάλματος και το κλείσιμο ρευμάτων εισόδου, εξασφαλίζοντας την ακριβή προστασία.

Η μακρά διάρκεια ζωής: Η χρήση ενός μόνιμου μηχανισμού λειτουργίας μαγνήτη ενισχύει τη μηχανική αξιοπιστία του διακόπτη, με αποτέλεσμα τη σημαντική αύξηση της συνολικής μηχανικής διάρκειας ζωής ολόκληρης της μονάδας, συμπεριλαμβανομένων των θάλαμων εκτίμησης τόξου, με διάρκεια ζωής μέχρι 60, 000.

Advanced Technology Control: Τα τυπικά χαρακτηριστικά περιλαμβάνουν ένα ασύρματο τηλεχειριστήριο (εύρος 30m), καθώς και χειροκίνητη λειτουργία. Ο ελεγκτής είναι εξοπλισμένος με μια τυπική διεπαφή επικοινωνίας και με την προσθήκη μιας ασύρματης μονάδας επικοινωνίας δεδομένων, επιτρέπει την εύκολη δικτύωση και υποστηρίζει "τέσσερις απομακρυσμένες" λειτουργίες (τηλεχειριστήριο, απομακρυσμένη σηματοδότηση, απομακρυσμένη μέτρηση και απομακρυσμένη ρύθμιση).

Ισχυρές λειτουργίες: Το σύστημα μπορεί εύκολα να επεκταθεί για να λειτουργήσει ως αναστολέας ή διατομεακός, διακρίνοντας μεταξύ μόνιμων και προσωρινών σφαλμάτων. Επιπλέον, ο ελεγκτής μόνιμου μαγνήτη μπορεί να προσαρμοστεί για να ανταποκριθεί σε διάφορες απαιτήσεις δικτύωσης, προστασίας και λειτουργίας όπως καθορίζεται από τον πελάτη.

Χαμηλή λειτουργική ισχύ: Ο μηχανισμός λειτουργίας μόνιμου μαγνήτη, σε συνδυασμό με μπαταρίες μεγάλης διάρκειας ζωής, επιτρέπει στον διακόπτη να αντλείται από την CT (μετασχηματιστής ρεύματος). Ο διακόπτης μπορεί επίσης να αναβαθμιστεί σε ένα recloser ή έναν τομέα, αυξάνοντας σημαντικά την ποιότητα ισχύος του δικτύου. Με μέσο ημερήσιο ρυθμό φορτίου 20% για 6 ώρες, διατηρείται η ενεργειακή ισορροπία μεταξύ του ελεγκτή και της μπαταρίας, επιτρέποντας στον διακόπτη να λειτουργεί μακροπρόθεσμα χωρίς να χρειάζεται εξωτερική πηγή ενέργειας ελέγχου.

Εφαρμογές προϊόντων

ZW 32-12 M Μόνιμο μαγνητικό διακόπτη κυκλώματος κενού έχει πολλά πλεονεκτήματα:

1. Υποστηρίγματα 35KV ή 110KV, γραμμές μετάδοσης και μετασχηματισμού ισχύος 10KV.

2. Συστήματα δικτύου ηλεκτρικής ενέργειας.

Σχέδιο περιγράμματος προϊόντων

ZW32-12M Permanent Magnetic Vacuum Circuit Breaker manufacturer

Δευτερεύον διάγραμμα καλωδίωσης

China ZW32-12M Permanent Magnetic Vacuum Circuit Breaker
